单交换机互联终端实验 网络设备安装与维护的基础实践

计算机网络是现代信息技术的核心，其实验教学是理论联系实际的重要环节。“单交换机互联终端实验”作为计算机网络基础实验之一，旨在帮助学生理解网络设备的基本功能、掌握物理连接与配置方法，并初步建立网络设备安装与维护的基本概念与实践技能。

一、 实验目的与意义

本次实验的核心目标在于通过动手实践，达成以下几点：

1. 理解二层交换机在网络中的基本功能（如数据帧转发、MAC地址学习等）及其作为网络核心连接设备的作用。
2. 掌握使用直通线或交叉线（根据设备接口类型而定）正确连接交换机与终端设备（如PC）的物理方法。
3. 熟悉终端设备（PC）网络接口卡（NIC）的配置，包括IP地址、子网掩码等基本参数的设置。
4. 运用简单的网络测试命令（如ping、ipconfig/ifconfig）验证网络连通性，培养基本的网络故障排查能力。
5. 建立对网络设备（交换机）进行基础维护（如初始状态检查、连线整理、指示灯状态识别）的初步认知。

该实验是后续更复杂网络实验（如VLAN划分、多交换机互联、路由器配置等）的基石，其成功实施直接关系到学生对网络体系结构的直观理解。

二、 实验设备与环境准备

1. 硬件设备：

• 二层交换机一台（如Cisco 2960、H3C S系列或锐捷等同档次型号）。

• 配备有线网卡的PC终端两台或以上。

• 根据交换机端口类型（MDI/MDI-X自适应已成为主流）准备相应数量的RJ-45接口双绞线（通常使用直通线即可）。

1. 软件环境：

• 终端PC安装有Windows、Linux或macOS操作系统。

• 无需特殊软件，主要使用操作系统自带的网络配置界面和命令行工具。

1. 环境安全：确保实验台整洁，电源稳定，设备放置稳妥，防止在连接过程中发生设备跌落或接口损坏。

三、 实验步骤详解

步骤一：物理连接与设备上电
1. 将交换机平稳放置，连接电源线并通电。观察交换机启动过程中的指示灯状态（如电源灯常亮，系统灯闪烁后常亮表示启动正常）。
2. 使用双绞线，一端连接PC的网卡接口，另一端连接交换机的任意一个以太网端口（通常为RJ-45口）。
3. 确保连接牢固，此时对应交换机端口指示灯和PC网卡指示灯应亮起（常亮或闪烁），表明物理链路连通。

步骤二：终端网络配置
1. 在PC1上，打开网络和共享中心（Windows）或网络设置（Linux/macOS）。
2. 配置本地连接或以太网适配器的IPv4属性。例如，设置：
* IP地址：192.168.1.10

• 子网掩码：255.255.255.0

• 默认网关：暂不设置（本实验为同一网段内通信）

• DNS服务器：暂不设置

1. 在PC2上，执行类似操作，设置IP地址为192.168.1.20，子网掩码相同。

步骤三：网络连通性测试与验证
1. 在PC1上打开命令提示符或终端，输入命令 ping 192.168.1.20。
2. 观察返回结果。若显示“来自 192.168.1.20 的回复…”，且丢包率为0%，表明PC1与PC2通过交换机成功实现了网络层通信。
3. 在PC2上同样执行 ping 192.168.1.10，进行双向测试，确保连通性可靠。
4. 可使用 ipconfig（Windows）或 ifconfig（Linux/macOS）命令查看本机网络配置信息，进行核对。

步骤四：交换机基础维护认知
1. 状态观察：熟悉交换机前面板各指示灯的含义（电源、系统、端口链路状态/活动状态）。端口灯常亮表示链路正常，闪烁表示有数据活动。
2. 连线整理：实验结束后，应有序拔下线缆，并整理捆扎，养成良好的设备维护习惯。
3. 设备复位：如需恢复交换机出厂设置（为后续实验做准备），通常可通过长按复位按钮或使用命令行进行（此部分可能在进阶实验中涉及）。

四、 常见问题与维护要点

在实验过程中，可能会遇到以下典型问题，其排查过程本身就是重要的维护技能训练：

• 问题一：物理链路指示灯不亮
• 可能原因：网线损坏、接口接触不良、网卡或交换机端口故障、线缆类型错误。

• 维护排查：更换已知良好的网线；重新插拔接口；尝试连接交换机其他端口；检查PC网卡是否被禁用。

• 问题二：ping命令测试失败（请求超时）
• 可能原因：终端IP地址未配置在同一网段；Windows防火墙等软件阻止了ICMP回显请求；交换机故障（概率较低，新设备通常即插即用）。

• 维护排查：仔细核对两台PC的IP地址和子网掩码；暂时关闭防火墙测试；重启交换机。

• 问题三：ping命令显示“一般故障”或“无法访问目标主机”
• 可能原因：网关设置错误（本实验不应设置）、IP地址冲突、更底层的驱动程序或硬件问题。

• 维护排查：确认未设置网关；检查局域网内是否有其他设备使用了相同IP；更新网卡驱动程序。

五、 实验与延伸

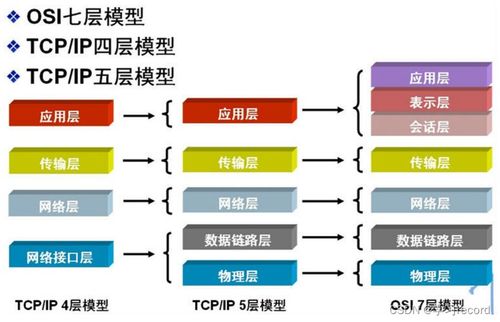

通过本次“单交换机互联终端实验”，学生能够从理论走向实践，完成一个最小局域网的搭建与测试。这不仅巩固了关于TCP/IP协议栈、MAC地址、IP编址等理论知识，更重要的是获得了宝贵的“第一手”操作经验。

在安装方面，掌握了网络设备开箱检查、物理连线、基础配置的标准化流程。在维护方面，则初步建立了“先物理层后逻辑层”、“先本地后远端”的故障排查基本思路，并认识到设备状态指示灯、系统日志、网络测试命令等工具的重要性。

此实验可进一步延伸至：观察交换机的MAC地址表学习过程（通过arp -a命令及交换机CLI查看）；配置不同的IP网段并观察通信结果（理解交换机在数据链路层工作，隔离广播域但不隔离冲突域的特性）；以及引入网络管理软件进行拓扑发现等。这些延伸探索将为深入学习网络工程的规划、部署与运维打下坚实基础。
